5. 数据输出

5.1 坐标系定义

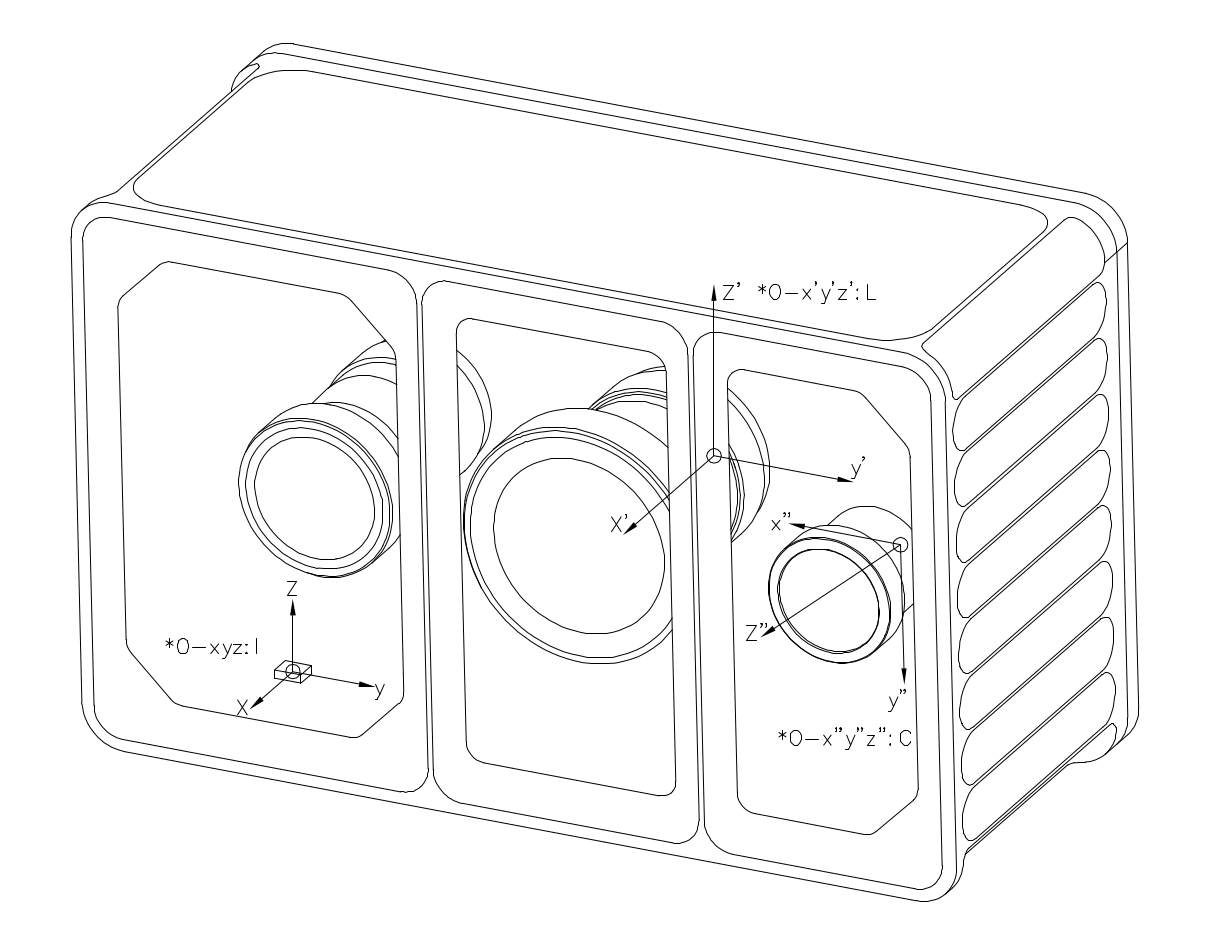

Odin 1直角坐标的定义如下图所示，I 为imu坐标系，L为点云坐标系， C为相机坐标系。

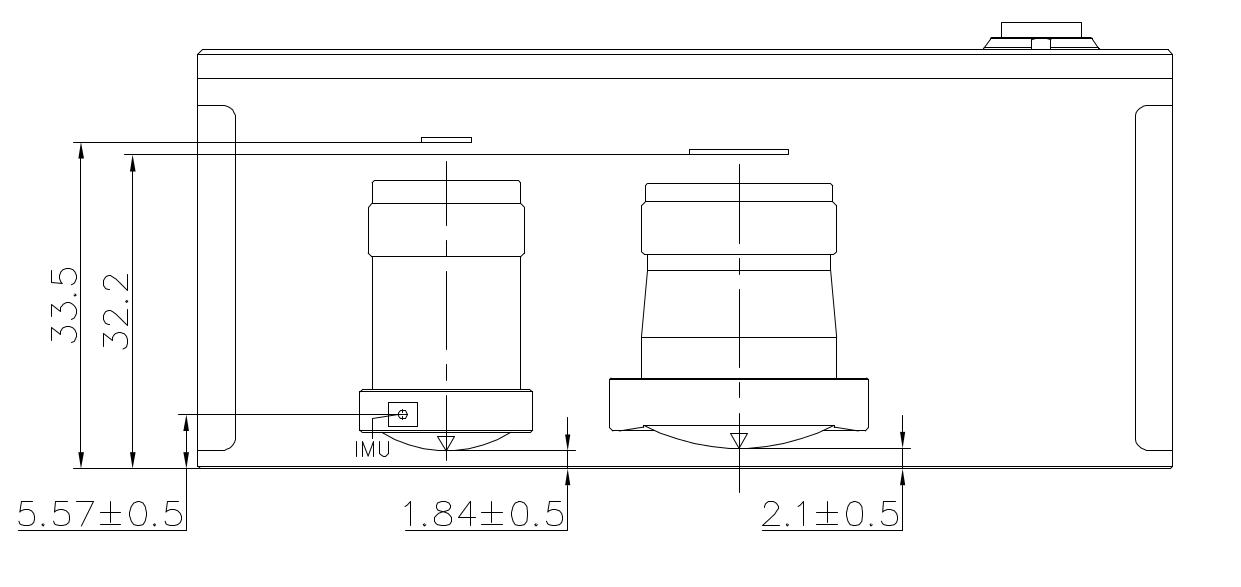

坐标系示意尺寸示意原点示意

5.2 外参描述

外参符号说明

下面使用 $\mathbf{T}^{\text{A}}_{\text{B}}$ 来表示坐标转换，具体含义为:

\[\mathbf{P}_{\text{A}} = \mathbf{T}^{\text{A}}_{\text{B}} \cdot \mathbf{P}_{\text{B}}\]

其中 $P_A$ 和 $P_B$ 分别表示物体在A坐标系和B坐标系下坐标。

Camera - LiDAR

外参 $\mathbf{T}^{\text{camera}}_{\text{lidar}}$ 不同机器存在差异，请在驱动程序启动后，在config/calib.yaml获取（Tcl_0），具体信息请查看驱动。

IMU - LiDAR

外参 $\mathbf{T}^{\text{imu}}_{\text{lidar}}$ 是固定值，数值如下：

\[\mathbf{T}^{\text{imu}}_{\text{lidar}} = \begin{bmatrix} 1 & 0 & 0 & -0.02663 \\ 0 & 1 & 0 & 0.03447 \\ 0 & 0 & 1 & 0.02174 \\ 0 & 0 & 0 & 1 \end{bmatrix}\]

其它

如果需要 Camera 到 IMU 的外参，可由上述两个外参推导得到。

由 $\mathbf{P}_{\text{camera}} = \mathbf{T}^{\text{camera}}_{\text{lidar}} \cdot \mathbf{P}_{\text{lidar}}$ 与 $\mathbf{P}_{\text{imu}} = \mathbf{T}^{\text{imu}}_{\text{lidar}} \cdot \mathbf{P}_{\text{lidar}}$，消去 $\mathbf{P}_{\text{lidar}}$ 得：

\[\mathbf{T}^{\text{camera}}_{\text{imu}} = \mathbf{T}^{\text{camera}}_{\text{lidar}} \cdot \left(\mathbf{T}^{\text{imu}}_{\text{lidar}}\right)^{-1}\]

其中 $\mathbf{T}^{\text{camera}}_{\text{lidar}}$ 取自 config/calib.yaml 的 Tcl_0，$\mathbf{T}^{\text{imu}}_{\text{lidar}}$ 为上述固定值。

5.3 内参说明

内参我们主要讨论相机的内参，lidar的内参不考虑

5.3.1 Odin1 相机内参

获取内参的方法：连接设备，运行驱动，会在/ws/src/odin1_ros_driver/config中生成calib.yaml文件，每个设备略有不同
calib.yaml内容如下：

#O1-P010100079
cam_num: 1
img_topic_0: /camera/rgb
Tcl_0: [
-0.00745, -0.99997, -0.00018, 0.03127,
-0.00938, 0.00025, -0.99996, 0.01817,
0.99993, -0.00745, -0.00938, -0.00955,
0, 0, 0, 1
]

cam_0:
  cam_model: FishPoly
  image_width: 1600  # 1920
  image_height: 1296  # 1080
  k2: 5.0379242441551616e-05
  k3: -7.4415257914767799e-03
  k4: -4.1365539417288134e-02
  k5: 5.5346546592564667e-02
  k6: -3.3479736619860797e-02
  k7: 5.9355751390599035e-03
  p1: 0.
  p2: 0.
  A11: 7.3735683773268692e+02
  A12: -4.0977897450998052e-01
  A22: 7.3729158717678535e+02
  u0: 7.9437192080462398e+02
  v0: 6.6625886729029014e+02
  isFast: 0
  numDiff: 3000
  maxIncidentAngle: 120

5.3.2 相机模型描述

Odin1 RGB 相机模型与内参

本文档描述 Odin1 RGB 相机的投影模型及内参参数，供工程参考。

1 相机投影模型

Odin1 RGB 使用的是等距投影（Equidistant） + 全阶连续多项式畸变模型。参考：

https://github.com/manifoldsdk/odin_ros_driver/blob/main/include/polynomial_camera.hpp
https://github.com/gaowenliang/camera_model/blob/master/include/camera_model/camera_models/PolyFisheyeCamera.h

说明：该模型与 OpenCV cv2.fisheye（Kannala-Brandt）参数化形式不同，不能直接等价替换。

去畸变后，该模型可简化为标准针孔模型。

2 多项式鱼眼模型

2.1 投影公式

给定相机坐标系下的三维点：

\[\mathbf{P_c} = (X, Y, Z)^T\]

计算入射半径：

\[r = \sqrt{X^2 + Y^2}\]

计算入射角：

\[\theta = \arccos\left(\frac{Z}{\|\mathbf{P_c}\|}\right) = \arccos\left(\frac{Z}{\sqrt{X^2 + Y^2 + Z^2}}\right)\]

多项式径向映射（注意包含 $\theta$ 线性项）：

\[\theta_d = \theta + k_2\theta^2 + k_3\theta^3 + k_4\theta^4 + k_5\theta^5 + k_6\theta^6 + k_7\theta^7\]

投影到畸变平面：

\[x_d = \frac{\theta_d}{r} \cdot X\] \[y_d = \frac{\theta_d}{r} \cdot Y\]

2.2 仿射变换

\[\begin{bmatrix} u \\ v \end{bmatrix} = \begin{bmatrix} A_{11} & A_{12} \\ 0 & A_{22} \end{bmatrix} \begin{bmatrix} x_d \\ y_d \end{bmatrix} + \begin{bmatrix} u_0 \\ v_0 \end{bmatrix}\]

参数说明

参数	说明
k2–k7	多项式畸变系数
A11	X 轴焦距（水平缩放）
A12	非正交补偿（skew）
A22	Y 轴焦距（垂直缩放）
u0, v0	主点坐标

切向畸变未建模：

\[p_1 = p_2 = 0\]

2.3 去畸变后的针孔模型

去畸变后：

\[u = f_x \frac{X}{Z} + c_x\] \[v = f_y \frac{Y}{Z} + c_y\]

内参矩阵：

\[K = \begin{bmatrix} f_x & 0 & c_x \\ 0 & f_y & c_y \\ 0 & 0 & 1 \end{bmatrix}\]

去畸变后畸变系数为零。

2.4 坐标系

Odin1 RGB 遵循 OpenCV 相机坐标系约定：

X → 右
Y → 下
Z → 前

右手坐标系。

2.5 工程注意事项

去畸变不改变外参。
高精度重投影请使用多项式鱼眼模型。
检测、SLAM、融合等算法框架请使用去畸变后的针孔模型。
当 $\theta \to 0$ 时可能出现数值不稳定（$r \to 0$ 导致除零）。

2.6 总结

Odin1 RGB 相机模型由以下两部分组成：

多项式鱼眼投影（原始模型）
去畸变针孔表示（算法兼容模型）

请根据应用场景选择合适的模型。

5.4 数据说明

5.4.1 点云数据（/odin1/cloud_raw）

raw point cloud(odin1/cloud_raw) has the following fields:

float32 x             // X axis, in meters
float32 y             // Y axis, in meters
float32 z             // Z axis, in meters
uint8  intensity      // Reflectivity, range 0–255
uint16 confidence     // Point confidence, actual value range from 0 to around 1300 in typical scene, higher value means more reliable. Recommanded filtering threshold is 30-35, should be adjusted accordingly.
float32 offset_time   // Time offset relative to the base timestamp unit: s

5.4.2 坐标变换数据（/odin1/tf）

/odin1/tf 发布设备各坐标系之间的变换关系：

变换	含义	frame_id	child_frame_id	频率
odom → imu	IMU 在 odom 系下的实时位姿	odom	imu	10 Hz
imu → lidar	IMU-LiDAR 外参 $\mathbf{T}^{\text{imu}}_{\text{lidar}}$（将 LiDAR 系坐标变换到 IMU 系，即 $P_{imu} = \mathbf{T}^{\text{imu}}_{\text{lidar}} \cdot P_{lidar}$）	imu	lidar	10 Hz
odom → camera	相机在 odom 系下的实时位姿	odom	camera	10 Hz
odom → map	重定位模式下 map 系与 odom 系的关系	odom	map	< 10 Hz

说明：

tf 链为 odom → imu → lidar，另有 odom → camera 一条分支。IMU 系是设备的本体基准系，接入 ROS 时可直接将其视为 base_link，或自行发布一条 base_link → imu 的静态变换。
odom → imu、imu → lidar 与 odom → camera 由参数 send_odom_baselink_tf 控制，关闭后不发布。
默认按里程计频率（10 Hz）发布；当 tf_extra_publish_rate 大于 0 时，驱动会按该频率补发 odom → imu 与 imu → lidar，并对每帧里程计之后的 200 ms 做突发预发布，避免点云时间戳超前于里程计时 tf2 无法插值。
imu → lidar 携带的是设备标定外参 $\mathbf{T}^{\text{imu}}_{\text{lidar}}$（即 body_T_lidar，对应 §5.2 固定值矩阵），数值固定不变，以固定频率重复发布，便于订阅端随时获取。
odom → camera 由里程计位姿与两组外参计算得到，相机系遵循 OpenCV 光学约定（X 右、Y 下、Z 前）。
odom → map 仅在重定位模式（custom_map_mode = 2）下、重定位成功后发布。注意其父子关系为 odom → map，与 ROS 常见的 map → odom 约定相反，接入导航栈时需自行取逆后重新广播。
外参的符号约定与具体数值参见 5.2 外参描述。

5.5 数据输出类型及 ROS Driver 获取链接

odin_ros_driver
